6301 Series

6301B-Hパーソナル・モニター

  • 6301B_04

  • 6301B_03

  • 6301B_03

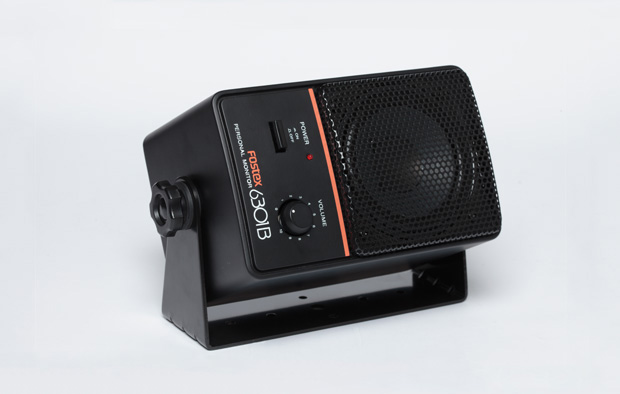

    オプションの9610(取付用アングル/¥3,000税抜)を装着した状態。

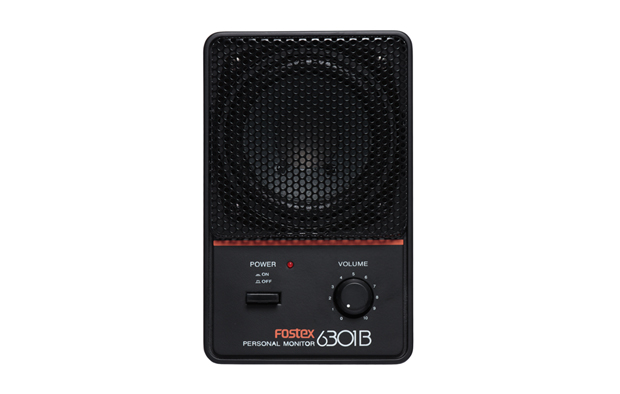

6301B-H
生産終了

制作、放送業務や小規模拡声などに便利な アンプ内蔵小型パワード・モニター。用途に合わせて4機種をラインナップ。

標準価格

6301B-H ¥24,300+消費税

●6301Bシリーズは6301Nシリーズへモデルチェンジします。

6301Bシリーズは在庫限りの販売となります。6301Bシリーズのラインアップは6301Nシリーズでも継続しております。

詳しくは6301Nシリーズのホームページをご覧ください。

特長

●広範囲な各種モニタリングに利用可能な、AV対応のアンプ内蔵パーソナル・モニター。



●レコーダー/電子楽器の出力やミキサーのモニター出力などに直接接続して使用可能。



●映像モニターや磁気テープに影響の少ない防磁タイプ・ユニットを採用。



●10Wのパワーアンプを内蔵。手軽に音声モニターが可能。



●外部スピーカー接続用にEXT SPターミナルを装備(外部スピーカー接続時、内蔵スピーカーはミュート)。

※6301Dは非搭載。



●入出力の接続時/電源投入時/外部スピーカー使用時の短絡等による瞬間的な過負荷に対して働く自動復帰式の保護回路を内蔵。



●堅牢なアルミダイカスト製のエンクロージャーを採用。



●6301DはAES/EBUデジタル入力/スルー出力及びアンバランス・アナログ入力を装備。
※背面にあるスイッチでデジタル入力の選択(L/L+R/R)が可能です。



●6301B-Hはアンバランス・アナログ入力を装備。



●6301BX-Hはバランス・アナログ入力(トランスタイプ)及びアンバランス・アナログ入力を装備。



●6301BE-Hはバランス・アナログ入力(電子バランス)及びアンバランス・アナログ入力を装備。

ページトップに戻る

仕様

主な仕様

型式

密閉型

使用スピーカー

100mmコーン型フルレンジ×1(防磁型)

再生周波数帯域

80Hz〜13kHz

出力音圧レベル

84dB/W(1m)

最大出力音圧レベル

97dB

入力端子

φ6mmフォーン・ジャック/アンバランス

出力端子

φ6mmフォーン・ジャック(外部SP出力)

入力インピーダンス

20kΩ以上

定格出力

10W

T.H.D.

0.05%(1W出力時)

残留ノイズ

-70dBV(0.3mW)

最小入力感度(最大出力時)

-6dBV(0.5Vr.m.s.)

エンクロージャー材質

アルミダイカスト

外形寸法

120(W)×189(H)×137(D) mm

消費電力

30W

質量

2.75kg

電源コード

約2.0m

製品別入出力仕様一覧

製品名 デジタル入力 アナログ入力
(バランス2番H)
アナログ入力
(アンバランス)
EXT SP出力 電源ケーブル
6301D AES/EBU(XLR) × ø6mmフォーン × インレットタイプ
6301B-H × × ø6mmフォーン ø6mmフォーン 直出し(約2m)
6301BX-H × トランス式(XLR) ø6mmフォーン ø6mmフォーン 直出し(約2m)
6301BE-H × 電子式(XLR) ø6mmフォーン ø6mmフォーン 直出し(約2m)

※本製品は欧州RoHS指令に対応しております。
