FW Series

FW108N10cmウーハー

FW108N
生産終了

φ100mmのフェライトマグネット使用の大型磁気回路。新設計の高剛性アルミダイキャストフレーム採用の最新の10cm ウーハー。

標準価格

¥18,000+消費税

特長

●FWシリーズのウーハーは、新設計の高剛性アルミダイキャスト/ラウンドフレームタイプから超大型80cmスーパーウーハー、高性能なAV対応モデルま で、優れた低音再生能力を備えた機種を揃えています。



●振動版には、ハイブリッド・パルプコーンからHR振動版まで最新の振動版テクノロジー満載のライン ナップを揃えました。

ページトップに戻る

仕様

主な仕様

インピーダンス

最低共振周波数

55Hz

再生周波数帯域

fo~10kHz

出力音圧レベル

86dB/W(1m)

入力

50W(Mus.)

mo

6.9g

Qo

0.26

実効振動半径(a)

4.0cm

マグネット質量

500g

総質量

1.695kg

バッフル開口寸法

Φ105mm

標準エンクロージャー方式

バスレフ型

標準エンクロージャー内容積

6ℓ

推奨クロスオーバー周波数

8kHz以下

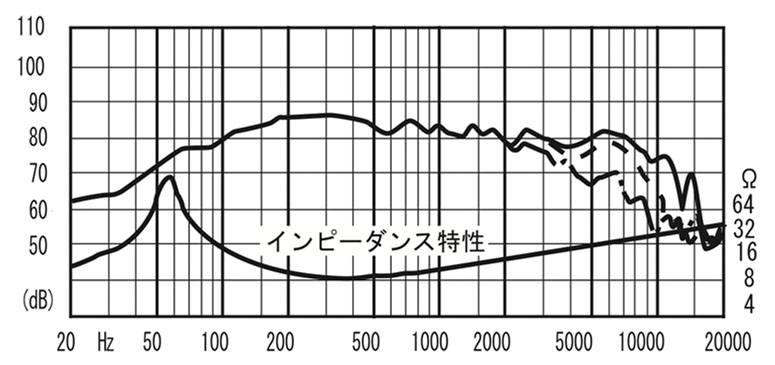

周波数特性

FW108N_F

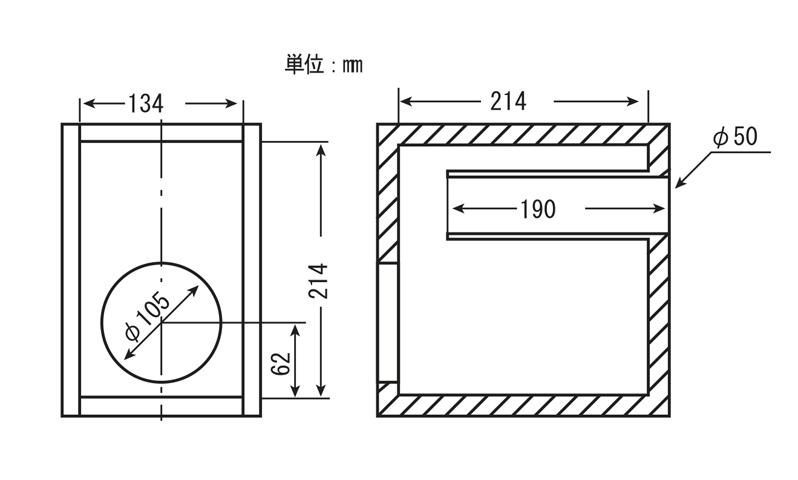

エンクロージャ寸法

FW108N

外形寸法

ウーハー寸法_02

外形寸法一覧表

型番 A B C D E F G バッフル取付穴
FW108N φ100 φ128 72 8-φ 5穴 φ115 Φ100 64.5
φ105
FW168N φ146 φ190 98 8-φ 6穴 φ174 Φ145 87
φ151
FW208N φ182 φ230 108.75 8-φ 6穴 φ213 Φ156 94.5
φ185
FW305 φ278 φ317 122.5 8-φ 7穴 φ294 - 107.5
φ280
FW405N φ350 φ395 180 8-φ 9.5長穴 φ372.5 Φ200 162
φ357
FW800HS φ748 φ800 291 8-φ 8穴 φ770 - - φ750
FW168HR φ145 φ190 97 8-φ 6穴 φ174 Φ145 85
φ151
M100HR-W φ100 φ128 74.8 4-φ 5穴 φ115 Φ100
65.5
※図参照
W300AⅡ φ278 φ317 150 8-φ 7穴 φ294 Φ140
131.5
φ280
W400A-HR φ350 φ395 242 8-φ 9.5長穴 φ372.5 Φ194
224
φ357

単位:mm

※本製品は欧州RoHS指令に対応しております。
