M100HR-W10cmアルミニウム合金HR振動板ウーハー

M100HR-W
生産終了

RS- N2 から始まる モニター思想の音創りを継承しながらピュアオーディオを自作で楽しむ為のウーハーです。アルミ二ウム合金 HR 振動板と純マグネシウムリッジドーム振動板の組合わせはクラフトの 世界に新たな再生の感動を呼び起します。

標準価格

¥21,000+消費税

特長

●HR形状アルミニウム合金振動板 アルミニウム合金を H R形状に成形した振動板を採用、これにより分割振動による共振を分散でき高 伝播速度振動板の音の良さを最大限に発揮しながら癖の無い基音帯域とハイスピードで力強い低域 再生を実現します。



●UDRT(アップダウンロールタンジェンシャル )形状、発泡ゴムエッジ アップダウンロールタンジェンシャル形状によりエッジの固有共振を分散、低密度でかつ軽量、Tanδ (内部損失 )の大きい発泡ゴムにより特定の固有音を大幅に低減しています。



●コルゲーションダブルダンパー H R振動板を確実に保持しながら高ストローク下でも直線性が損なわれない様、ダブルダンパーにし ております。
●大型フェライトマグネット磁気回路 磁気回路にはφ100mm、t 20mmフェライトマグネットを採用し十分な磁束密度を確保しています。 また、磁気回路金属部品の表面処理はニッケルメッキ (銅下付 )を施しております。



●高剛性アルミダイカストフレーム 大型フェライト磁気回路をしっかり支え、不要振動をエンクロージャに伝えない為に高剛性アルミダ イキャストフレームを採用しています。

ページトップに戻る

仕様

主な仕様

インピーダンス

最低共振周波数

72Hz

再生周波数帯域
f0~10kHz
出力音圧レベル

85.5dB/W(1m)

入力(MUS)

100W(MUS)

mo

7.3g

Q0

0.4

実効振動半径

4.0cm

マグネット質量
633g
総質量

1.57kg

バッフル穴寸法

(Φ102mm )

標準エンクロージャー方式

バスレフ型

推奨クロスオーバー周波数

5kHz以下

周波数特性

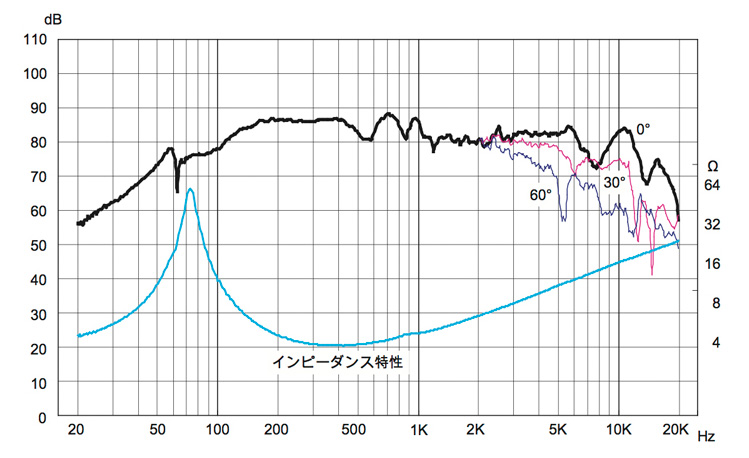

M100HRW_F

外形寸法

ウーハー寸法_02

外形寸法一覧表

型番 A B C D E F G バッフル取付穴
FW108N φ100 φ128 72 8-φ 5穴 φ115 Φ100
64.5
φ105
FW168N φ146 φ190 98 8-φ 6穴 φ174 Φ145
87
φ151
FW208N φ182 φ230 108.75 8-φ 6穴 φ213 Φ156
94.5
φ185
FW305 φ278 φ317 122.5 8-φ 7穴 φ294 -
107.5
φ280
FW405N φ350 φ395 180 8-φ 9.5長穴 φ372.5 Φ200
162
φ357
FW800HS φ748 φ800 291 8-φ 8穴 φ770 -
-
φ750
FW168HR φ145 φ190 97 8-φ 6穴 φ174 Φ145
85
φ151
M100HR-W φ100 φ128 74.8 4-φ 5穴 φ115 Φ100
65.5
※図参照
W300AⅡ φ278 φ317 150 8-φ 7穴 φ294 Φ140
131.5
φ280
W400A-HR φ350 φ395 242 8-φ 9.5長穴 φ372.5 Φ194
224
φ357

※本製品は欧州RoHS指令に対応しております。
