W Series
W300All30cmウーハー
W300All
生産終了
低い歪率と優れた低音再生能力の30cmウーハー。
標準価格
¥87,000+消費税
特長
●1.1kgの特大アルニコマグネットを使用した高性能磁気回路、ファインセラミックコーティング多層コーンなどを使用し、低い歪率と優れた低音再生能力を保有させた30cmウーハーです。
●エンクロージャーは100リットルのバスレフ型を標準とし、ダブルウーハーの場合は200リットル程度で使用します。
仕様
主な仕様
| インピーダンス | 8Ω |
|---|---|
| 最低共振周波数 | 25Hz |
| 再生周波数帯域 | fo〜3kHz
|
| 出力音圧レベル | 93dB/W（1m） |
| 入力 | 150W(Mus.) |
| mo | 92.7g |
| Qo | 0.28 |
| 実効振動半径（a） | 131mm
|
| マグネット重量 | 1,100g |
| 総重量 | 6.3kg |
| バッフル開口寸法 | Φ280mm |
| 標準エンクロージャー方式 | バスレフ型 |
| 標準エンクロージャー内容積 | 100ℓ |
| 推奨クロスオーバー周波数 | 2kHz以下
|

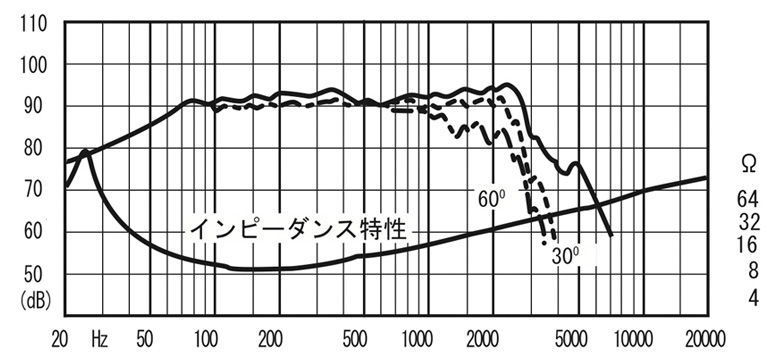

周波数特性
外形寸法
外形寸法一覧表
| 型番 | A | B | C | D | E | F | G | バッフル取付穴 |
|---|---|---|---|---|---|---|---|---|
| FW108N | φ100 | φ128 | 72 | 8-φ 5穴 | φ115 | Φ100 |
64.5 |
φ105 |
| FW168N | φ146 | φ190 | 98 | 8-φ 6穴 | φ174 | Φ145 |
87 |
φ151 |
| FW208N | φ182 | φ230 | 108.75 | 8-φ 6穴 | φ213 | Φ156 |
94.5 |
φ185 |
| FW305 | φ278 | φ317 | 122.5 | 8-φ 7穴 | φ294 | - |
107.5 |
φ280 |
| FW405N | φ350 | φ395 | 180 | 8-φ 9.5長穴 | φ372.5 | Φ200 |
162 |
φ357 |
| FW800HS | φ748 | φ800 | 291 | 8-φ 8穴 | φ770 | - |
- |
φ750 |
| FW168HR | φ145 | φ190 | 97 | 8-φ 6穴 | φ174 | Φ145 |
85 |
φ151 |
| M100HR-W | φ100 | φ128 | 74.8 | 4-φ 5穴 | φ115 | Φ100 |
65.5 |
※図参照 |
| W300AⅡ | φ278 | φ317 | 150 | 8-φ 7穴 | φ294 | Φ140 |
131.5 |
φ280 |
| W400A-HR | φ350 | φ395 | 242 | 8-φ 9.5長穴 | φ372.5 | Φ194 |
224 |
φ357 |
※本製品は欧州RoHS指令に対応しております。
