AP Series

AP15dパーソナル・アンプ

  • AP15d_diago-top

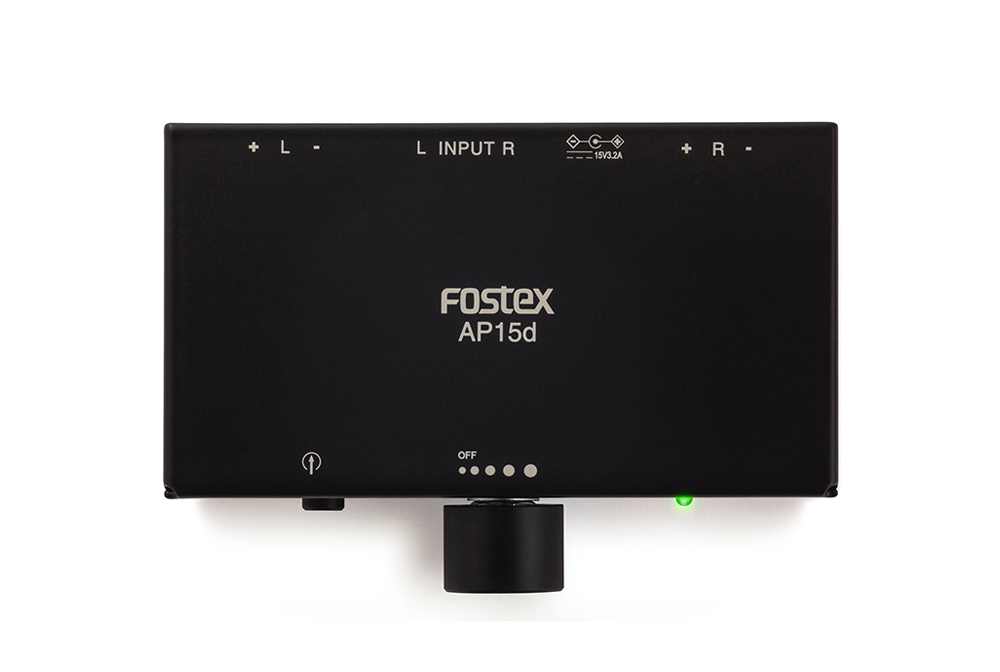

  • AP15d_top

    上面

  • AP15d_front

    正面

  • AP15d_back_B

    裏面

  • AP15d_fuzoku

    付属品

AP15d

15W+15Wのデジタルアンプを採用し、手軽にPCやメディアプレーヤーなどをパッシブスピーカーに接続して鳴らすことのできるシンプルな小型パーソナル・アンプ。

標準価格

¥9,800+消費税

特長

・15W+15Wのデジタルアンプを搭載したコンパクトなパーソナル・アンプです。5W+5Wのアナログアンプを搭載した人気のパーソナル・アンプAP05をパワーアップすることで、より多彩なパッシブタイプのスピーカーに対応しました。



・PCやメディアプレーヤーなどの各種音楽ソースを入力し、スピーカー端子に弊社かんすぴシリーズの<P650K+P650-E>、<P800K+P800-E>、<P1000K+P1000-E>などのパッシブスピーカーを接続するだけ。もちろん、接続用のステレオミニケーブル(0.8m)/ステレオRCAケーブル(1.5m)やスピーカーケーブル(1.5m)×2本やACアダプターも付属しています。



・入力端子として、フロントパネルのステレオミニ端子に加えてリアパネルにRCAピンも装備。CDプレーヤーなどの入力ソースを常時接続しておく場合などに便利です。
※入力信号はステレオ・ミニジャックが優先。ステレオ・ミニジャックとRCAピンの同時入力はできません



・操作性のよいφ20mmの大型ボリュームノブを採用しました。

ページトップに戻る

仕様

主な仕様

定格出力

15W+15W

適合スピーカーインピーダンス
4Ω~8Ω
全高調波歪率

0.1%(10W、負荷4Ω、1kHz)

S/N比

85dB以上

入力端子

ステレオ・ミニジャック、RCAピンジャック/入力感度:300mV

※入力はステレオ・ミニジャックが優先。両入力の同時入力はできません。

電源

DC15V(専用ACアダプター付属)

消費電力

約45W(15W+15W出力時)

外形寸法

110mm(W)×30mm(H)×75mm(D)※突起物含む

本体質量

250g

付属品

ACアダプター×1ヶ、スピーカーケーブル(1.5m)×2ヶ、ステレオミニケーブル(0.8m)×1ヶ、ステレオRCAケーブル(1.5m)×1ヶ

使用上の注意

※本製品は個人が私的に使用されることを前提とした製品です。業務・設備用途など、一般家庭環境以外でのご使用につきましては動作の保証ができない場合がございます。

※※電源のON/OFFは本体の音量ボリューム兼用の電源スイッチで行ってください。外部に設けたスイッチ等で電源をON/OFFすると本製品や接続したスピーカーを破損する恐れがございます。

※本製品は欧州RoHS指令に対応しております。

ページトップに戻る

製品資料

各種製品資料をダウンロードいただけます。
PDF ファイルをご覧いただくには Acrobat Reader が必要です。

取扱説明書、製品仕様書、製品画像は、営利・非営利問わず無料でご使用いただけますが、著作権は弊社に帰属しています。
(使用に関しては許諾申請及び商品名などのクレジット表記は必要はありません)
販売、賃貸、賃与、再配布などの行為は禁止します。また、製品本体の販売の妨げになるような使用は禁止します。

ページトップに戻る

よくあるご質問

適合スピーカーインピーダンスの範囲外のスピーカーを接続したらどうなりますか?



AP15dが故障する可能性がございますのでお止めください。

特に適合スピーカーインピーダンス値以下(4オーム以下)のスピーカーユニットを接続されますと、最悪の場合にはAP05が発熱・発火する可能性がござますので、絶対に接続してご使用されないでください。



適合スピーカーインピーダンス値以上(8オーム以上)のスピーカーユニットを接続された場合には、音量が小さい、音質が落ちるなどの症状がおこる可能性がございます。



適合するインピーダンスのスピーカーユニットをご使用ください。



スピーカー出力端子の先にセレクターを接続して複数のスピーカーを切り替えて使用できますか?
スピーカー出力端子には適正なインピーダンスのパッシブスピーカー以外のものを接続しないでください!!
スピーカー切り替えスイッチ等を接続いたしますと故障の原因となります。

スピーカー出力端子の黒(-)側は、左右共通回路ではございません。
スピーカー出力端子の黒(-)側は、シャーシグランドとも共通ではございません。

赤(+)側だけを切り替えるセレクターや、黒(-)とシャーシグランドが共通になっている機器とスピーカー端子を接続しますと故障の原因となります。

接続の切り替えは、ケーブルの差替えを行っていただきますようお願いいたします。

また、1つのスピーカーに対して複数のアンプに接続(配線)することも行わないようお願いいたします。
