F Series
F200A20cmフルレンジ
F200A
生産終了
大型アルニコマグネット使用の強力磁気回路とマイカ・ファインセラミックス多層コーン採用の20cm 高級フルレンジユニット。
標準価格
¥49,500+消費税
仕様
主な仕様
| インピーダンス | 8Ω |
|---|---|
| 最低共振周波数 | 30Hz |
| 再生周波数帯域 | fo~20kHz |
| 出力音圧レベル | 90dB/W(1m) |
| 入力 | 80W(Mus.) |
| mo | 18.6g |
| Qo | 0.33 |
| 実効振動半径(a) | 8.0cm |
| マグネット質量 | 607g |
| 総質量 | 4.4kg |
| バッフル開口寸法 | Φ183mm |
| 標準エンクロージャー方式 | バスレフ型 |
| 標準エンクロージャー内容積 | 45ℓ |

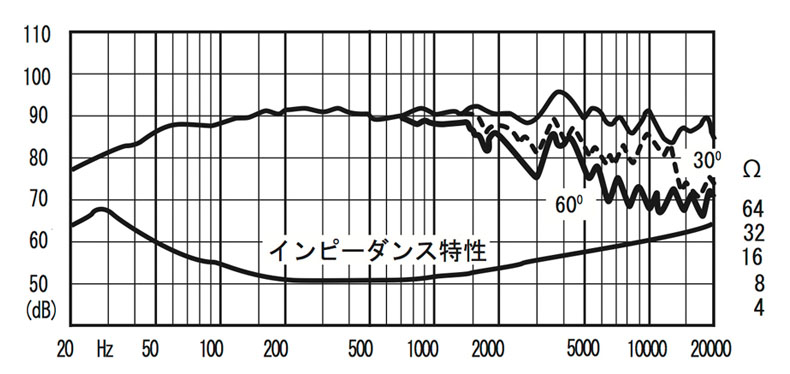

周波数特性

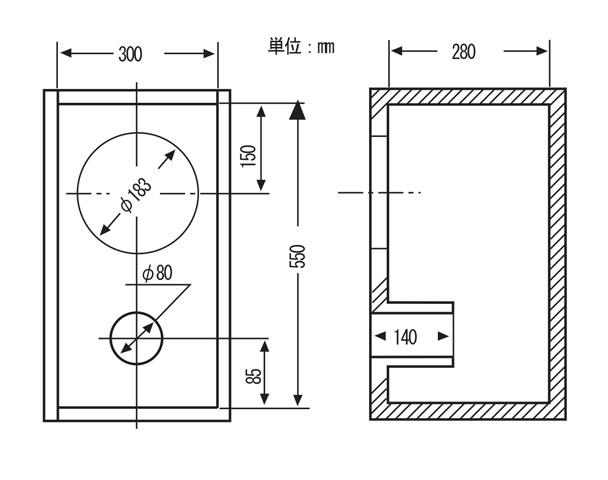

エンクロージャ寸法
外形寸法
外形寸法一覧表
| 型番 | A | B | C | D | E | F | G | バッフル取付穴 |
|---|---|---|---|---|---|---|---|---|
| FE83En | φ70 | φ83 | 45.3 | 4-4x 6長穴 | φ86 | Φ60 |
43.3 |
φ73 |
| FE103En | φ92 | φ107 | 45.5 | 4-5x 6長穴 | φ115 | Φ80 |
43 |
φ93 |
| FE126En | φ102.2 | φ117 | 61 | 4-φ 5穴 | φ126 | Φ100 |
58.4 |
φ104 |
| FE166En | φ143.6 | φ166 | 75.7 | 4-φ 5穴 | φ174 | Φ110 |
72 |
φ146 |
| FE206En | φ182 | φ208 | 87.9 | 4-φ 5穴 | φ220 | Φ145 |
84.4 |
φ185 |
| FF85WK | φ71 | φ83 | 46.7 | 4-4x 6長穴 | φ86 | φ65 | 43.3 | ※図参照 |
| FF105WK | φ92 | φ107 | 52.8 | 4-5x 6長穴 | φ115 | φ85 | 48.8 | φ93 |
| FF125WK | φ102.2 | φ117 | 61.3 | 4-φ 5穴 | φ126 | φ90 | 57.5 | φ104 |
| FF165WK | φ143.4 | φ166 | 76.6 | 4-φ 5穴 | φ174 | φ120 | 72 | φ146 |
| FF225WK | φ182 | φ208 | 91.7 | 4-φ 5穴 | φ220 | φ145 | 86.5 | φ185 |
| FE108EΣ | φ98 | φ128 | 65 | 8-φ 5穴 | φ115 | Φ90 |
56.5 |
φ100 |
| FE168EΣ | φ146 | φ190 | 88 | 8-φ 6穴 | φ174 | Φ120 |
74.4 |
φ151 |
| FE208EΣ | φ182 | φ230 | 107 | 8-φ 6穴 | φ213 | Φ156 |
93.5 |
φ185 |
| FX120 | φ103 | φ123 | 62.5 | 4-φ 4.5穴 | φ126 | - |
54.5 |
φ104 |
| F120A | φ103 | φ123 | 89 | 4-φ 4.5穴 | φ126 | - |
81 |
φ104 |
| F200A | φ182 | φ194 | 123.7 | 4-φ 6穴 | φ198 | Φ120 |
117.2 |
φ183 |
単位:mm
※本製品は欧州RoHS指令に対応しております。
