6301 Series

6301NDアクティブ・モニター・スピーカー

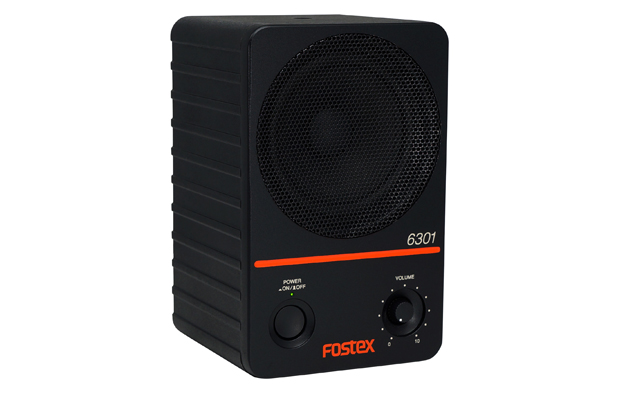

  • 6301N_002

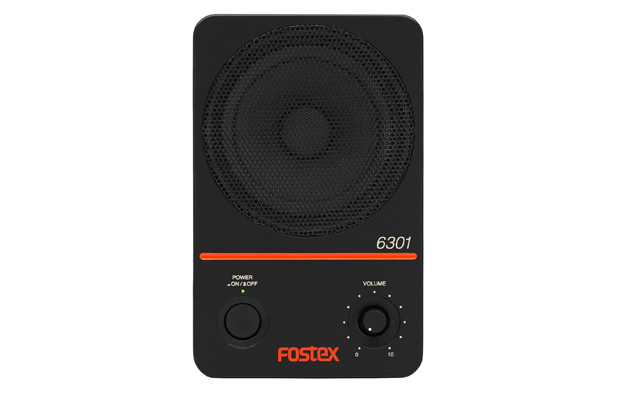

  • 6301N_001

  • EB-6301(壁取付けブラケット)は別売りです。

    ※EB-6301(壁取付けブラケット)は別売りです。

  • 6301N_006

    6301ND

6301ND

30年以上の長きに渡り放送設備や小規模拡声などで使用され続けてきた小型アクティブ・モニター・スピーカー 6301の最新シリーズ。入力仕様の異なる4機種をラインナップ。

標準価格

6301ND ¥50,000+消費税

特長

●各種音声モニターや小規模な拡声などで使用可能なアンプ内蔵型モニタースピーカー。



●コーン型10cmフルレンジスピーカーを採用し、安定感のあるサウンドを実現。



●定格出力20Wのパワーアンプを内蔵し、小型でも安定感のあるサウンドを実現。



●全ての機種でD級(PWM)パワーアンプを搭載。旧機種(6301B-Hシリーズ)と比較して定格出力を10Wから20Wへ増加させながら消費電力は減少。スタンバイ・モード(欧州ErP指令対応)も搭載するなど、環境にも配慮したエコデザイン。



●スタンバイ・モードは入力信号レベルが一定の大きさ以下の状態が約25分続くと消費電力0.5W以下の状態へ。入力信号レベルが一定の大きさ以上になるとスタンバイ状態から通常状態へ瞬時に復帰。



●再生周波数帯域を前機種の80〜13,000Hzから70〜15,000Hzへ拡張。



●電源ケーブルはインレット型を採用。



●電源はスイッチング方式を採用し、ワールドワイドで使用可能。*製品保証の適応は日本国内での使用時に限ります。



●横幅・高さは旧機種(6301B-Hシリーズ)と同じサイズを採用し、設置場所を変更することなく入れ替え可能。



●堅牢なアルミダイカスト製のエンクロージャーを採用。



●用途に合わせて入力仕様が異なる4機種を用意。



【6301NB】

アンバランス・アナログ入力を装備。
【6301NE】

バランス・アナログ入力(電子式バランス)及びアンバランス・アナログ入力を装備。
【6301NX】

バランス・アナログ入力(トランス式タイプ)及びアンバランス・アナログ入力を装備。
【6301ND】

AES/EBUデジタル入力/スルー出力及びアンバランス・アナログ入力を装備。



●別売オプションの壁取付アングル「EB-6301」を使用することで壁面取付や角度調節が可能。

ページトップに戻る

仕様

主な仕様

スピーカー部
エンクロージャー方式

密閉型(材質:アルミダイカスト)

内蔵ユニット

コーン型10cmフルレンジユニット×1

再生周波数帯域

70Hz〜15kHz

出力音圧レベル

85dB/W(1m)

最大出力音圧レベル

98dB

アンプ部
定格出力

20W

アナログ入力

アンバランス:Φ6.3mm(1/4″)TSフォーン、入力感度-14dBV(0.2Vr.m.s)、入力インピーダンス10kΩ以上

デジタル入力

バランス:XLR-3-31タイプ、対応フォーマット:IEC 60958 (AES/EBU)、Fs:44.1~96kHz、入力インピーダンス110Ω

T.H.D.

0.05%(1kHz/1W出力時)

残留ノイズ

-65dBV

動作保証環境
温度

-10°C ~ +50°C

湿度

90%以内

一般
外形寸法

120(W)×189(H)×120(D) mm

(最大突起部含む)

本体質量

2.24kg

電源

AC100~230V(50/60Hz)

※製品保証は日本国内での使用時に限ります。

消費電力

10W(スタンバイモード時:0.5W 以下/欧州ErP指令に対応)

付属品

電源ケーブル(2m)

外形寸法(4機種共通)

Dimension_6301N_2

機種別入力仕様

製品名 リアパネル デジタル入力 アナログ入力
(バランス2番H)
アナログ入力
(アンバランス)
6301NB × × Φ6.3mm(1/4")TSフォーン
6301NE × XLR-3P-電子式 Φ6.3mm(1/4")TSフォーン
6301NX × XLR-3P-トランス式 Φ6.3mm(1/4")TSフォーン

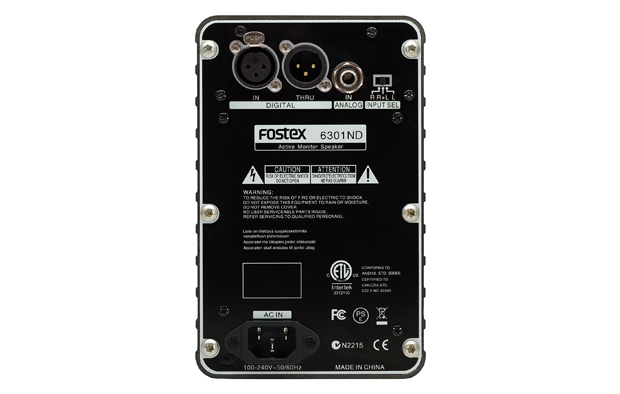

6301ND AES/EBU(XLR-3P)
ソース選択(L/L+R/R)
THRU端子(XLR-3P)
× Φ6.3mm(1/4")TSフォーン

※φ6.3 mm (1/4") TSフォーンのアンバランス・アナログ入力へプラグを差し込んでいる場合には、他の入力端子への入力信号は遮断されます。

※本製品は欧州RoHS指令に対応しております。
