E Σ Series

FE108EΣ10cmフルレンジ

FE108EΣ

バックロード型エンクロージャーに最適な定番モデル。

標準価格

¥16,500+消費税

特長

●EΣシリーズは、バックロード専用ユニットとして最高峰を目指すESシリーズで培われたHP振動板技術を受け継ぎ、使いやすさを兼ね備えたバックロードホーン専用フルレンジユニットです。



●高剛性/低歪みを実現するHP振動板とともに、新設計の低歪み強力磁気回路を採用しバックロードならではのスピード感溢れる再生を実現します。

ページトップに戻る

仕様

主な仕様

インピーダンス

最低共振周波数

77Hz

再生周波数帯域

fo~23kHz

出力音圧レベル

90dB/W(1m)

入力

24W(Mus.)

mo

2.7g

Qo

0.3

実効振動半径(a)

4.0cm

マグネット質量

400g

総質量

1.2kg

バッフル開口寸法

Φ100mm

標準エンクロージャー方式

バックロードホーン

備考

BK126En取付可

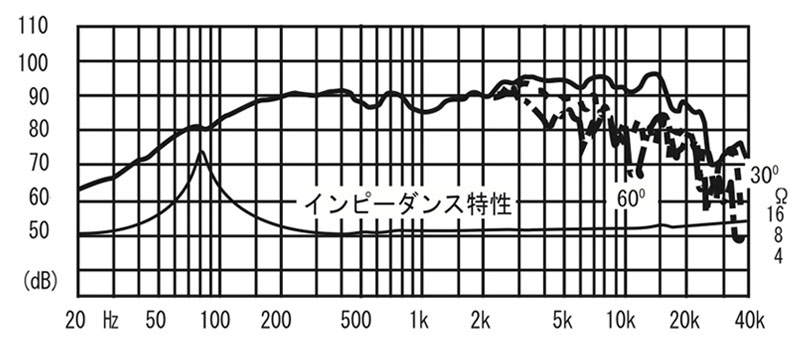

周波数特性

FE108E3_F

外形寸法

フルレンジ寸法図2

外形寸法一覧表

型番 A B C D E F G バッフル取付穴
FE83En φ70 φ83 45.3 4-4x 6長穴 φ86 Φ60
43.3
φ73
FE103En φ92 φ107 45.5 4-5x 6長穴 φ115 Φ80
43
φ93
FE126En φ102.2 φ117 61 4-φ 5穴 φ126 Φ100
58.4
φ104
FE166En φ143.6 φ166 75.7 4-φ 5穴 φ174 Φ110
72
φ146
FE206En φ182 φ208 87.9 4-φ 5穴 φ220 Φ145
84.4
φ185
FF85WK φ71 φ83 46.7 4-4x 6長穴 φ86 φ65 43.3 ※図参照
FF105WK φ92 φ107 52.8 4-5x 6長穴 φ115 φ85 48.8 φ93
FF125WK φ102.2 φ117 61.3 4-φ 5穴 φ126 φ90 57.5 φ104
FF165WK φ143.4 φ166 76.6 4-φ 5穴 φ174 φ120 72 φ146
FF225WK φ182 φ208 91.7 4-φ 5穴 φ220 φ145 86.5 φ185
FE108EΣ φ98 φ128 65 8-φ 5穴 φ115 Φ90
56.5
φ100
FE168EΣ φ146 φ190 88 8-φ 6穴 φ174 Φ120
74.4
φ151
FE208EΣ φ182 φ230 107 8-φ 6穴 φ213 Φ156
93.5
φ185
FX120 φ103 φ123 62.5 4-φ 4.5穴 φ126 -
54.5
φ104
F120A φ103 φ123 89 4-φ 4.5穴 φ126 -
81
φ104
F200A φ182 φ194 123.7 4-φ 6穴 φ198 Φ120
117.2
φ183

単位:mm

※本製品は欧州RoHS指令に対応しております。
