FE Series

FE208NS20cmフルレンジ

FE208NS

FE208NS は、Sol シリーズの開発理念と独自技術を継承し、新たに開発されたフルレンジ・スピーカー・ユニットです。質と量のバランスのとれた低域とクオリティの高い中高域の音質は、2 層抄紙と低歪みフェライト外磁型磁気回路に支えられ繊細で表現力豊かな音楽の再生を実現します。

標準価格

¥30,900+消費税(1台)

特長

●2 層抄紙コーン
2層抄紙技術は、使用する材料の能力を最大限に発揮させることができる弊社独自技術です。FE-NSシリーズでは、基層に長繊維パルプを主材として使用し、十分な厚みと内部損失を保有させています。表層には短繊維のパルプを配合し、振動板表面の伝搬速度を高めています。これにより、中音域の明るく張りのある音色はそのままに、立ち上がりが良く、切れのある高音と厚みのある低音再生を可能にしました。



●大型フェライト磁気回路
磁気回路には大型 フェライトマグネットを採用し、十分な磁束密度を確保しています。ポール部に銅キャップを追加し電流歪みを低減し、力強い音楽再生と中高音域の音質向上を実現しました。



●高剛性アルミダイキャストフレーム
大型フェライト磁気回路を支え、不要共振を排除するために高剛性アルミダイキャストフレームを採用しました。



●ハイ・コンプライアンス コルゲーションダンパー
リニアリティ向上のため、ハイ・コンプライアンスでありながら微小入力時から大入力時まで硬さの変化が少なく動きの優れたコルゲーションダンパーを採用しています。



●3 点接着方式
コーン紙とダンパー、ボイスコイルの接着を同一箇所で行う3 点接着方式を採用。コーンネックの強度を高めることで、高域特性を向上させています。



●ファストン205 金メッキ端子
入力端子にはファストン205 タイプの低損失金メッキ端子を採用。スピーカーケーブルの確実な接合と音質劣化を防ぎます。





ページトップに戻る

仕様

主な仕様

Electrical Parameters
Nominal Impedance

8 ohm

Re

6.6 ohm

Le

0.19 mH

fs (F0)

45 Hz

Mechanical Parameters
Mms (M0)

14 g

Cms

0.91 mm/N

Bl

10.79 N/A

Loss Factors
Qms

6.87

Qes

0.22

Qts (Q0)

0.22

Other Parameters
SPL (1m/1W)

94 dB

Equivalent Diaphragm Radius (a)

81 mm

Rated Input

40 W

Overall Diameter

Ø230 mm

Voice Coil Diameter

35.5 mm

Reproduction Frequency Response

fs to 20k Hz

Vas

54.57 L

Baffle Hole Diameter

Ø185 mm

Weight

4500 g

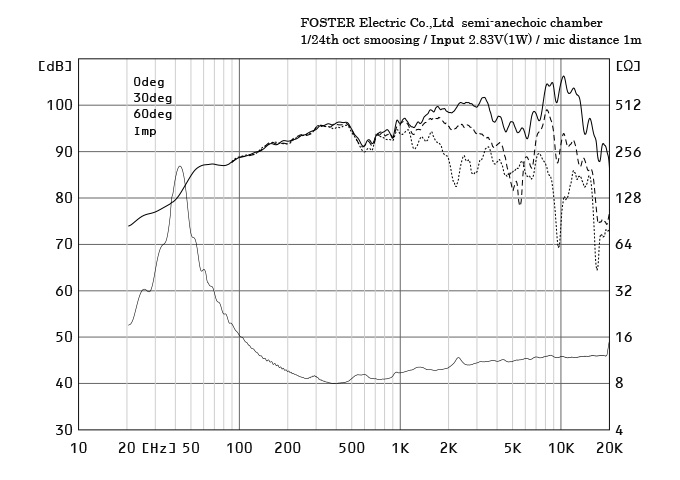

周波数特性

FE208NS_FQ-REV2_680x480

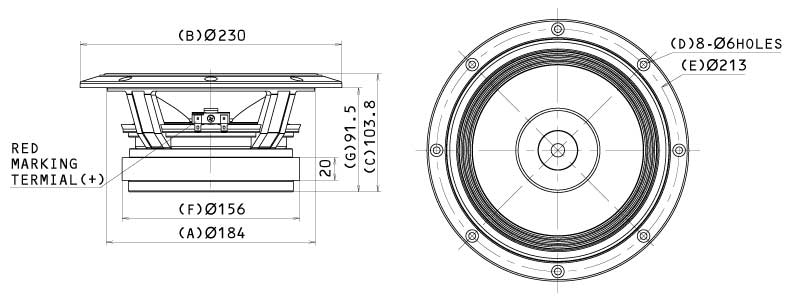

外形寸法

FE208NS_Drawning

外形寸法一覧表

型番 A B C D E F G バッフル取付穴
FE108NS φ98 φ128 54.7 4-φ 5穴 φ115 φ90 46.5 φ100
FE168NS φ143 φ190 85.2 8xφ 6穴 φ174 φ120 72.4 φ151
FE208NS φ184 φ230 103.8 8-φ 6穴 φ213 φ156 91.5 φ185
FE83NV φ70 □83 46.4 4-4x 6長穴 φ86 φ60 42.5 φ86
FE103NV φ92 □107 47.8 4-5x 7長穴 φ115 φ80 43.2 φ93
FE126NV φ102.2 □117 61.1 4-φ 5穴 φ126 φ90 57.5 φ104
FE166NV φ143.6 □166 77.6 4-φ 5穴 φ174 φ110 72 φ146
FE206NV φ182 □208 89.3 4-φ 5.2穴 φ220 φ145 83.5 φ185
FF85WK φ71 φ83 46.7 4-4x 6長穴 φ86 φ65 43.3 ※図参照
FF105WK φ92 φ107 52.8 4-5x 6長穴 φ115 φ85 48.8 φ93
FF125WK φ102.2 φ117 61.3 4-φ 5穴 φ126 φ90 57.5 φ104
FF165WK φ143.4 φ166 76.6 4-φ 5穴 φ174 φ120 72 φ146
FF225WK φ182 φ208 91.7 4-φ 5穴 φ220 φ145 86.5 φ185
FE108EΣ φ98 φ128 65 8-φ 5穴 φ115 φ90 56.5 φ100
FE168EΣ φ146 φ190 88 8-φ 6穴 φ174 φ120 74.4 φ151
FE208EΣ φ182 φ230 107 8-φ 6穴 φ213 φ156 93.5 φ185
FX120 φ103 φ123 62.5 4-φ 4.5穴 φ126 -
54.5
φ104
F120A φ103 φ123 89 4-φ 4.5穴 φ126 -
81
φ104
F200A φ182 φ194 123.7 4-φ 6穴 φ198 φ120 117.2 φ183

単位:mm

※本製品は欧州RoHS指令に対応しております。
