Full Range-Limited

FE208SS-HP20cmフルレンジ

大好評につき、数量限定にて追加生産決定!
追加生産分の発売日につきましては、後日改めてお知らせいたします。

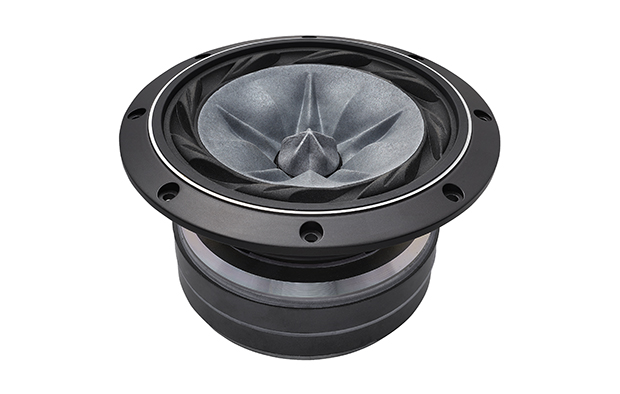

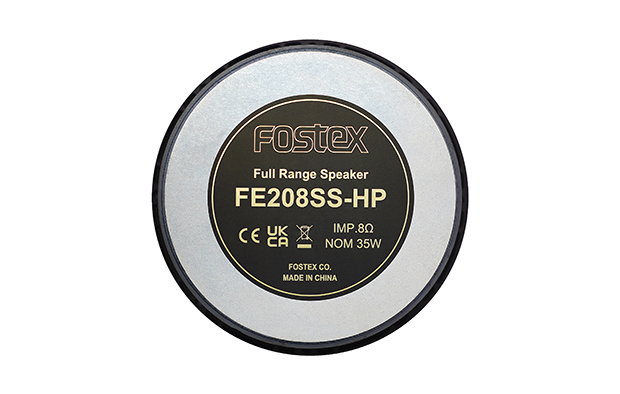

FE208SS-HP
生産終了

20cmフルレンジ・スピーカー・ユニット

標準価格

¥55,000(税込)/1台

特長

FE208SS-HPは、音響の基礎に徹した開発理念と独自の技術を駆使して新たに開発された限定発売のフルレンジ・スピーカー・ユニットです。

大型フェライト二枚重ねの強力外磁型磁気回路と独自開発のセルロース・ナノファイバ混在層を有するHP形状振動板により質感と量感を両立した低域と固有音が少なく素直な中高域の音質を持ち力強さの中にも繊細で表現力豊かな音楽の再生を実現します。

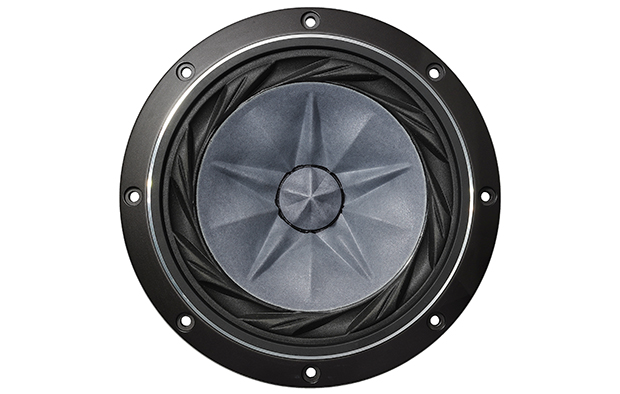

●セルロース・ナノファイバ・コーティング HP形状振動板

当社の保有技術であるセルロース・ナノファイバ・コーティングは、基層の表面にセルロース・ナノファイバとマイカから成るコーティング層を形成して、ヤング率、比曲げ剛性、音速を向上しながら内部損失の低下は抑制される特徴を有しています。この処理を施したHP(Hyperbolic Paraboloid)形状の振動板は、本モデルの為に彫りを深く進化させた新HP形状で、軽量にして剛性の確保と共振の分散を高度に実現しています。フルレンジらしい反応が早く切れのいい低域、充実した中低域、明るく張りが有る素直な中域、自然な響きの中高域、十分に伸びた高域によって音楽を楽しく聴くことが出来ます。

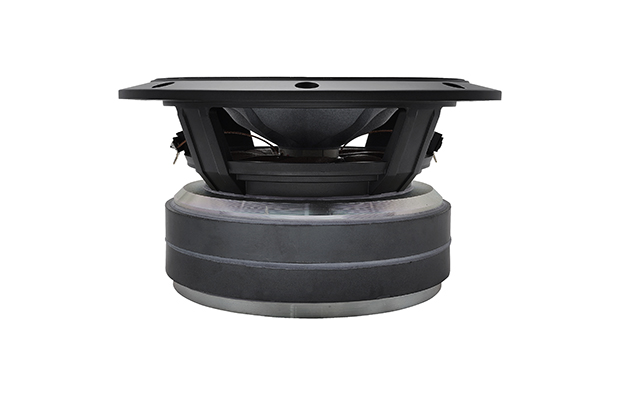

大型フェライト磁気回路と高剛性アルミダイキャストフレーム

磁気回路には大型フェライトマグネットを二枚使用し、十分な磁束密度を確保しています。ポール部は銅キャップを装着して電流歪みを低減し、更にT型のポール形状を採用して磁束密度分布の均一化を図り、力強い音楽再生と低域の質感向上、中高音域の音質向上を実現しました。大型フェライト磁気回路を支え、不要共振を排除するために高剛性アルミダイキャストフレームを採用しました。



●優れた振幅応答性を持つUDRT ダンパー/エッジ

ダンパーとエッジにはUDRT(Up-Down Roll Tangential)形状を採用しています。この形状は多様な面で構成されているため全体の形状剛性が向上して共振が高い周波数に移動し且つ分散するので特定の大きなピークの発生を抑制でき、スムーズな特性が得られます。



●ハトメレス構造

振動板の上にハトメを打たずボイスコイルからティンセルワイヤーを引き出すダイレクトリードを採用し、振動系質量の軽減と振動板の振動の平準化を実現しています。また、ダイレクトリードの引き出し位置は質量分布の対称性を考慮して180度位置からの回転方向引き出しとしています。



●ファストン205 金メッキ端子及び付属スピーカーコード

スピーカーコードを確実に接合し、音質劣化を最小限に防ぐためにスピーカーの入力端子にはファストン205 タイプの低損失金メッキ端子を採用し、接続用にファストン205 タイプの低損失金メッキ端子を片側に圧着した撚り線(SFC103の芯線)を2本付属しています。接続の際に御使用下さい。

ページトップに戻る

仕様

主な仕様

Electrical Parameters
Nominal Impedance

8 ohm

Re

7.2 ohm

Le

0.14 mH

fs (F0)

32 Hz

Mechanical Parameters
Mms( M0)

15.1 g

Cms

1.68 mm/N

Bl

10.74 N/A

Loss Factors
Qms

1.8

Qes

0.19

Qts (Q0)

0.17

Other Parameters
SPL (1m/1W)

94.5 dB

Equivalent Diaphragm Radius (a)

80 mm

Rated Input

35 W

Overall Diameter

Ø230 mm

Voice Coil Diameter

40 mm

Reproduction Frequency Response

fs to 23k Hz

Vas

96.38 L

Baffle Hole Diameter

φ186 mm

Weigt

8,260g

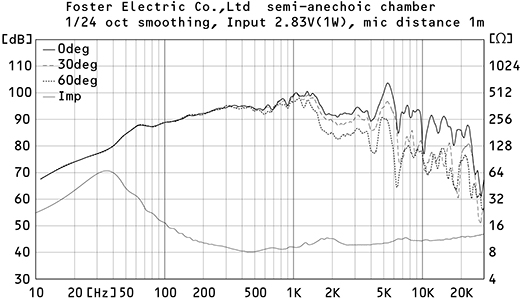

周波数特性

周波数特性_FE208SS-HP

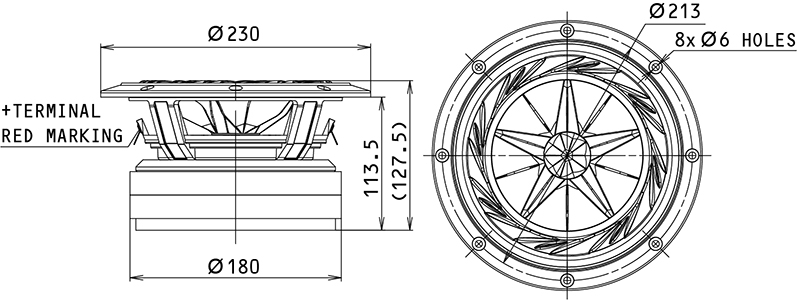

外形寸法

寸法図

ページトップに戻る

製品資料

各種製品資料をダウンロードいただけます。
PDF ファイルをご覧いただくには Acrobat Reader が必要です。

▼Specification & Application Sheet

取扱説明書、製品仕様書、製品画像は、営利・非営利問わず無料でご使用いただけますが、著作権は弊社に帰属しています。
(使用に関しては許諾申請及び商品名などのクレジット表記は必要はありません)
販売、賃貸、賃与、再配布などの行為は禁止します。また、製品本体の販売の妨げになるような使用は禁止します。
