FM Series

FM-3ポータブルミキサー

FM-3
生産終了

高品質カスタムトランスを使用した3ch入力とメイン出力 に加え豊富な出力系を装備。有機ELディスプレイでの革新的なレベルメーターを採用し、多様なフィールド収録に対応。

標準価格

¥248,000+消費税

特長

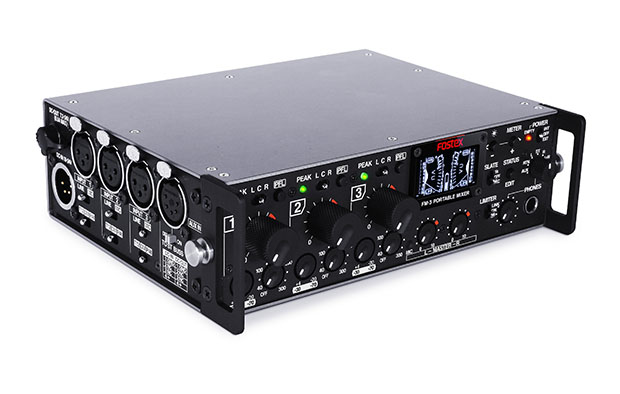

硬質アルミや耐性に優れたパーツを使用した軽量・堅牢な設計

●硬質アルミを使用した筐体やアルミ削り出しのフェーダーノブなど、軽量化をはかりつつ高い耐久性を実現。



●フェーダーには耐久性に優れたコンダクティブ・プラスチック導体と金属軸を採用。



●TRIM、HPF、MASTERフェーダーのノブはCHフェーダー操作時に邪魔にならないポップアップ方式を採用。



●ヘッドホン出力(50mW)はΦ6.35mmとΦ3.5mm(サイド)の2つの出力を搭載し、PFL及びセレクターにより自由度の高いモニターが可能。



●各チャンネルにPEAKインジケーターを搭載し、緑(+8dB)と赤(+17dB)の2段階でPEAK検出状態を表示。



●1kHzのスレートトーン及びスレートマイクを内蔵。

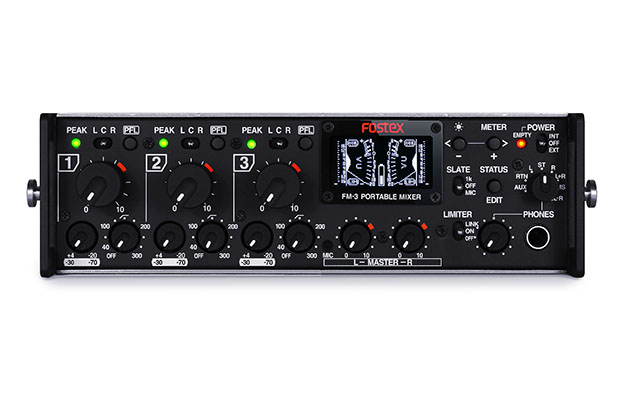

有機ELディスプレイによる視認性の高いレベルメーター

●視認性に優れた有機ELディスプレイのVU/PEAKメーターを搭載。STEREO/MONO/PFLの表示切換も可能。



●有機ELディスプレイには電池残量、CHの設定状態(MIC-LINEやファンタムのON/OFFなど)、リミッター値なども表示可能。

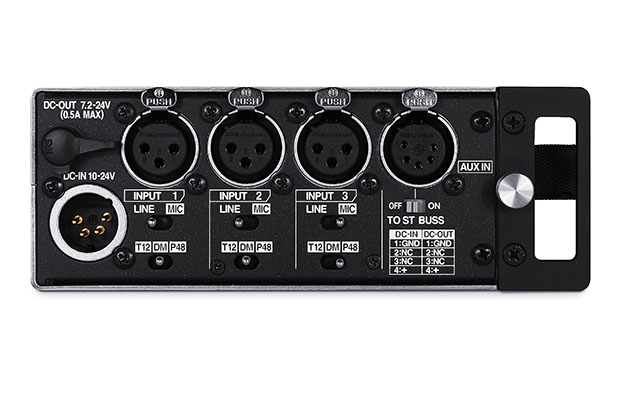

オリジナル設計のトランスを採用した高品位なヘッドアンプ

●オリジナル設計の高品位トランスを採用したマイク/ライン対応の3ch入力は優れたノイズ耐性を実現。



●マイク入力にはファンタム48VとT12Vを供給可能。



●マイクゲインは−30〜−70dBu、ラインには-20〜+4dBuを確保し、幅広い収録に対応可能。



●VTR・カメラ等からの音声を確認するためのモニター専用リターン入力を装備。



●AUX入力はモニター以外にもステレオバスにMixすることが可能で、カスケード接続にも対応。

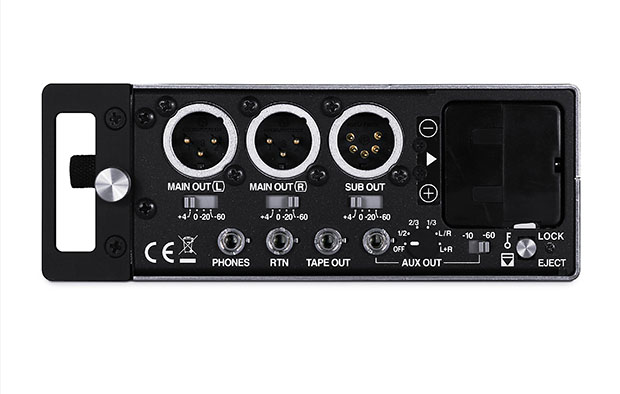

トランス搭載のメイン出力に加え豊富な補助出力を搭載

●メイン出力にもオリジナル設計の高品位トランスを採用。サブ出力(XLR-5P/電子バランス)も含め+4/0/-20/-60dBuのレベル切り替えが可能。



●補助出力にはTAPE OUT(-10dBV)、AUX OUT(-10/-60dBV切替、ch選択可)を搭載。様々な環境にも柔軟に対応。



●サイドにもヘッドホン出力(Φ3.5mmのステレオフォーン)を搭載。フロントのヘッドホン端子と同時使用が可能。  ※同時使用時には出力レベルが下がる場合があります。



●メインアウトにはL/Rリンク可能なリミッターを装備しスレッショルド(+6/+12)とレシオ(3:1/5:1)の設定が可能。



●内蔵電源は単三電池(アルカリ及びニッケル水素)8本を電池ケース(EX-BP2)に納めて使用。



●アルカリ電池で約6時間、ニッケル水素電池で約8時間の動作が可能。
※動作時間は使用環境により変化します。



●外部電源用のDC入力(XLR4ピン)を搭載し、外部バッテリーやオプションのACアダプターが使用可能。
※専用ACアダプター AD-15C(税込標準価格¥:36,750)をご使用ください。



●外部のワイヤレス・レーバーなどに電源供給可能なDC-OUTを搭載。

ページトップに戻る

仕様

主な仕様

入出力 ※ 0dBu=0.775Vrms、0dBV=1.0Vrms
アナログ入力
INPUT1〜4

コネクタ:XLR−3−31(メス)タイプ/トランスバランス型 ※2番HOT

MIC

基準入力レベル:-70dBu〜-30dBu
入力インピーダンス:2kΩ以上
ファンタム電源:P48V/T12V

LINE

基準入力レベル:-20dBu〜+4dBu
最大入力レベル:+29dBu
入力インピーダンス:10kΩ以上

RTN IN

コネクタ:φ3.5mm ステレオミニジャック/アンバランス
基準入力レベル:-10dBV
最大入力レベル:+15dBV
入力インピーダンス:10kΩ以上

AUX IN

コネクタ:XLR-5-51タイプ/電子バランス
基準入力レベル:+4dBu
最大入力レベル:+29dBu
入力インピーダンス:20kΩ以上

アナログ出力
MAIN OUT(1-2ch)

コネクタ:XLR-3-32タイプ/トランスバランス
基準出力レベル:+4/0/-20/-60dBu(切替式)
最大出力レベル:+24/+20/0/-40dBu(切替式)
適合負荷インピーダンス:600Ω以上

SUB OUT(3-4ch)

コネクタ:XLR-5-52タイプ/電子バランス
基準出力レベル:+4/0/-20/-60dBu(切替式)
最大出力レベル:+24/+20/0/-40dBu(切替式)
適合負荷インピーダンス:10kΩ以上

TEAP OUT

コネクタ:φ3.5mmステレオ・ミニジャック(アンバランス)
基準出力レベル:-10dBV
最大出力レベル:+10dBV
適合負荷インピーダンス:10kΩ以上

AUX OUT1-2

コネクタ:φ3.5mmステレオ・ミニジャック(アンバランス)
基準出力レベル:-10/-60dBV(切替式)
最大出力レベル:+10/-40dBV(切替式)
適合負荷インピーダンス:10kΩ以上

PHONES

コネクタ:φ3.5mmステレオ・ミニフォーン、φ6.3mmステレオフォーン
適合負荷インピーダンス:8Ω以上
最大出力:50mW(32Ω負荷時、THD:0.1%以下)

その他
DC-IN

コネクタ:XLR-4-34タイプ
入力電圧:DC10〜24V

DC-OUT

コネクタ:HIROSE4ピン(適合プラグ:HIROSE HR10A-7P-4P)
出力電圧:DC7.2〜24V(Max.0.5A)

総合特性
周波数特性

LINE IN〜MAIN OUT:20〜20、000Hz ±1dB(基準レベル)
MIC IN〜MAIN OUT:40〜20、000Hz ±3dB(基準レベル)

S/N比(AーWEIGHT)

LINE:80dB以上(INPUT GAIN:+4dBu)
MIC:55dB以上(INPUT GAIN最大/入力換算雑音:-125dBu)

全高調波歪率

LINE:0.1%以下 at 1kHz(INPUT GAIN:+4dBu)
MIC:0.1%以下 at 1kHz(INPUT GAIN:最大)

ヘッドホン残留ノイズ

-72dBV以下 (A-WEIGHT)

クロストーク

-70dB以下 at 1kHz

一般
外形寸法

188(W)×53(H)×159(D) mm

重量

約1.2Kg (電池別)

電源

内蔵電池:単三×8本(アルカリ/ニッケル水素)/定格電源範囲:DC7.2〜24V
外部電源:ACアダプター、外部バッテリー/定格電源範囲:DC12〜24V

消費電力/動作時間

2.5〜4.0W以下

付属品

取扱説明書、保証書

※本製品は欧州RoHS指令に対応しております。
※製品の改良・改変などにより変更される場合があります。
