FW Series

FW208HS20cmコーン形ウーハーユニット

心震わす低音再現。
進化した高剛性振動板FW-HSシリーズ。

FW208HS

高機能パルプ材料と独自の抄紙技術の融合によりさらなる高剛性振動板へ進化を遂げたウーハーユニット。

標準価格

¥28,300+消費税(1個)

特長

FW-HS シリーズはFW-N シリーズをベースに高機能パルプ材料と独自の抄紙技術の融合によりさらなる高剛性振動板へ進化を遂げたウーハーユニットシリーズです。



この高剛性振動板は2 種類のパルプをベースに、ダイアモンドと同等の伝播速度を持つ超高弾性カーボンファイバー、アラミド繊維の2 倍の強度を持つスーパー繊維PBO と、これらをつなぎ合わせ結合力を高めるバイオセルロース、パールマイカ、伝播速度を落とさず内部損失を向上させるセルガイアファイバー等、最適な比率に配合した材料を独自の抄紙技術により適度な厚みを持たせ抄紙することで軽量、高損失化とさらなる高剛性化を実現しました。FW-HS はこの進化した高剛性振動板をはじめ、最適設計されたボイスコイルと強力な駆動力の磁気回路を搭載し、エンクロージャー設計が容易な音響パラメーターに設計されています。高剛性振動板は振動を確実に空気に伝えることでトランジェントに優れ、空間の響きや楽器から奏でられる低音域の音をリアルに再現します。また、スムーズな周波数特性は幅広い帯域でツィータ―との組み合わせを可能にします。



●高剛性抄紙振動板(コーン紙/ダストキャップ)



●高耐入力ロングボイスコイル/ Xmax 8.8mm



●156mm大型フェライトマグネット/低電流歪み磁気回路



●エンクロージャー設計が容易な音響パラメーター

ページトップに戻る

仕様

主な仕様

インピーダンス

最低共振周波数

32Hz

再生周波数帯域

fo~7kHz

出力音圧レベル

87dB/W(1m)

入力

100W(Mus.)/50W(Nom.)

Mo

37g

Qo

0.4

実効振動半径(a)

8.1cm

マグネット質量

1,410g

質量

4.62kg

バッフル開口寸法

Φ185mm

推奨クロスオーバー周波数

2kHz以下

付属品

木ネジ×8、ワッシャー×8、パッキン×1

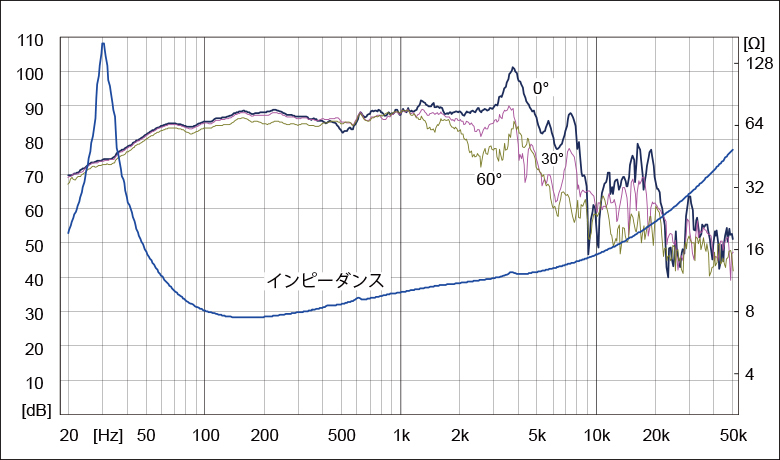

周波数特性

FW208HS_FRQ

外形寸法

ウーハー寸法_02

外形寸法一覧表

型番 A B C D E F G バッフル取付穴
FW108HS φ99 φ128 74 8-φ 5穴 φ115 φ100 64.5 φ105
FW168HS φ146 φ190 100 8-φ 6穴 φ174 Φ145 87
φ151
FW208HS φ182 φ230 109 8-φ 6穴 φ213 Φ156 94.5 φ185
FW305 φ278 φ317 122.5 8-φ 7穴 φ294 - 107.5
φ280
FW405N φ350 φ395 180 8-φ 9.5長穴 φ372.5 Φ200 162
φ357
FW800HS φ748 φ800 291 8-φ 8穴 φ770 - - φ750
FW168HR φ145 φ190 97 8-φ 6穴 φ174 Φ145 85
φ151
M100HR-W φ100 φ128 74.8 4-φ 5穴 φ115 Φ100
65.5
※図参照
W300AⅡ φ278 φ317 150 8-φ 7穴 φ294 Φ140
131.5
φ280
W400A-HR φ350 φ395 242 8-φ 9.5長穴 φ372.5 Φ194
224
φ357

単位:mm

※本製品は欧州RoHS指令に対応しております。
